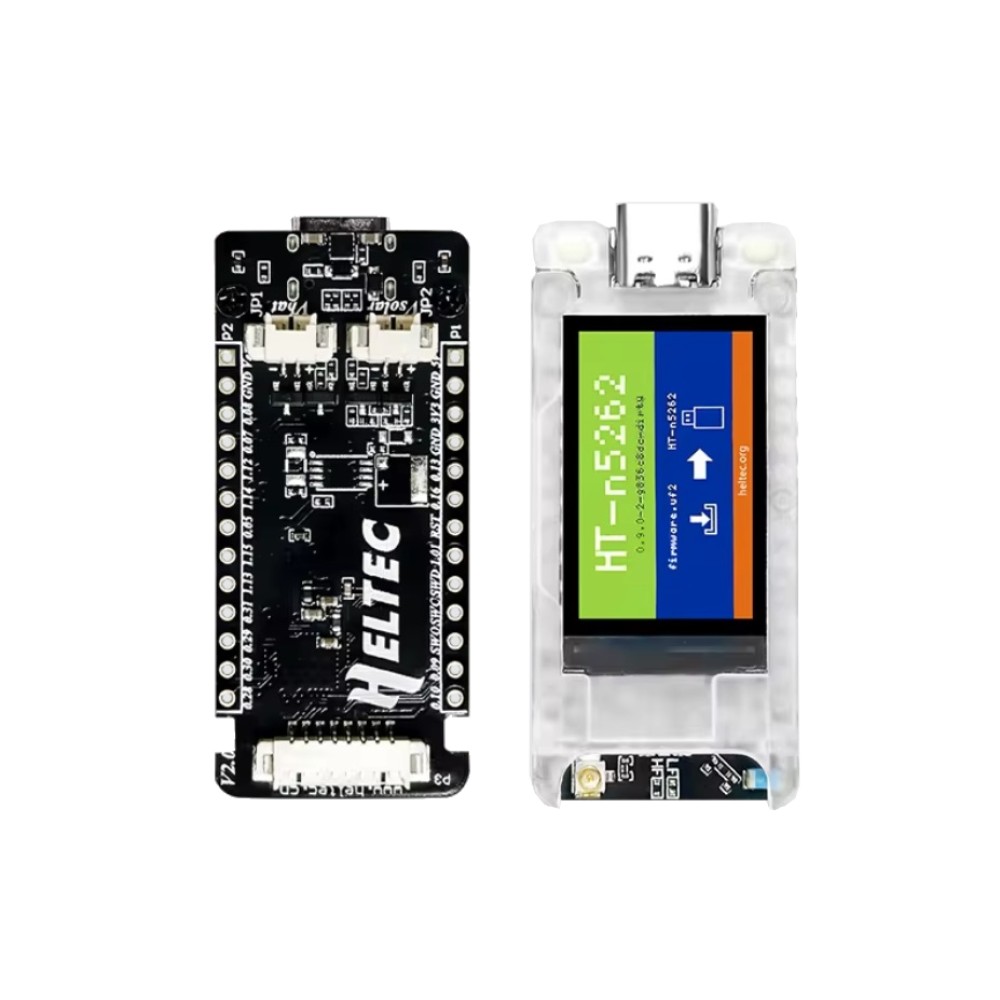

Heltec Mesh Node T114 (Rev. 2.0) е усъвършенствана развойна платка, проектирана за приложения в областта на Интернет на нещата (IoT) и изграждането на Mesh мрежи. Тя съчетава мощния микроконтролер nRF52840 (с поддръжка на Bluetooth 5.0) и високопроизводителния LoRa чип SX1262.

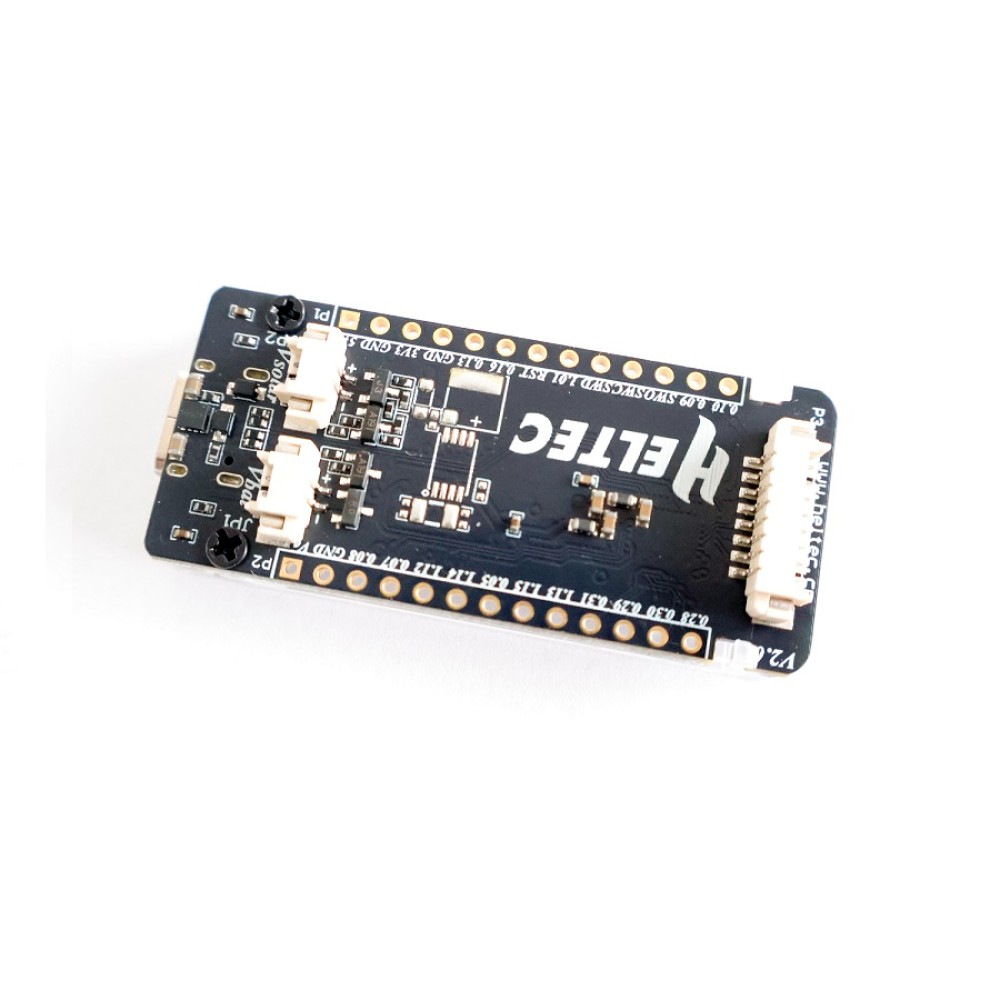

Версия Rev. 2.0 въвежда значителни подобрения в хардуерната архитектура, включително 6-слойна печатна платка (PCB) за по-добра RF стабилност, оптимизирано разположение на антените и подобрена защита на веригата. Модулът е изключително популярен за проекти като Meshtastic, благодарение на своята енергийна ефективност (едва 11µA в дълбок сън) и интегрираните възможности за захранване от соларен панел и литиева батерия.

Характеристики:

• Двубандова комуникация: Поддържа LoRa на големи разстояния и Bluetooth 5.0 (BLE) за конфигурация и локална връзка.
• Оптимизиран RF дизайн: Rev. 2.0 разполага с подобрен тракт на сигнала и по-добро екраниране, което осигурява по-стабилна връзка.
• Управление на енергията: Вградена система за зареждане на литиеви батерии и директен вход за соларен панел.
• Гъвкавост: Напълно съвместим с Arduino IDE, PlatformIO и проекта Meshtastic.
• Защита: USB Type-C интерфейс с пълно регулиране на напрежението, ESD защита и защита от късо съединение.

Спецификации:

• Микроконтролер (MCU): Nordic nRF52840 (32-bit ARM® Cortex™-M4F, 64 MHz)
• LoRa чипсет: Semtech SX1262
• Bluetooth: Bluetooth 5.0 / BLE / Bluetooth Mesh
• Памет: 1MB Flash, 256KB SRAM
• Честотни ленти: 863-928 MHz
• Максимална мощност на предаване: 21 ± 1 dBm
• Чувствителност на приемане: -135 dBm @ SF12, BW=125KHz
• Дисплей (опционален): 1.14" TFT-LCD (135 x 240 пиксела), 262k цвята
• Интерфейси: USB Type-C, 4x SPI, 2x I2C, 2x UART, 4x PWM, I2S, PDM
• Захранване: USB (5V), Li-Po батерия (3.7V), Соларен панел (5-6V)

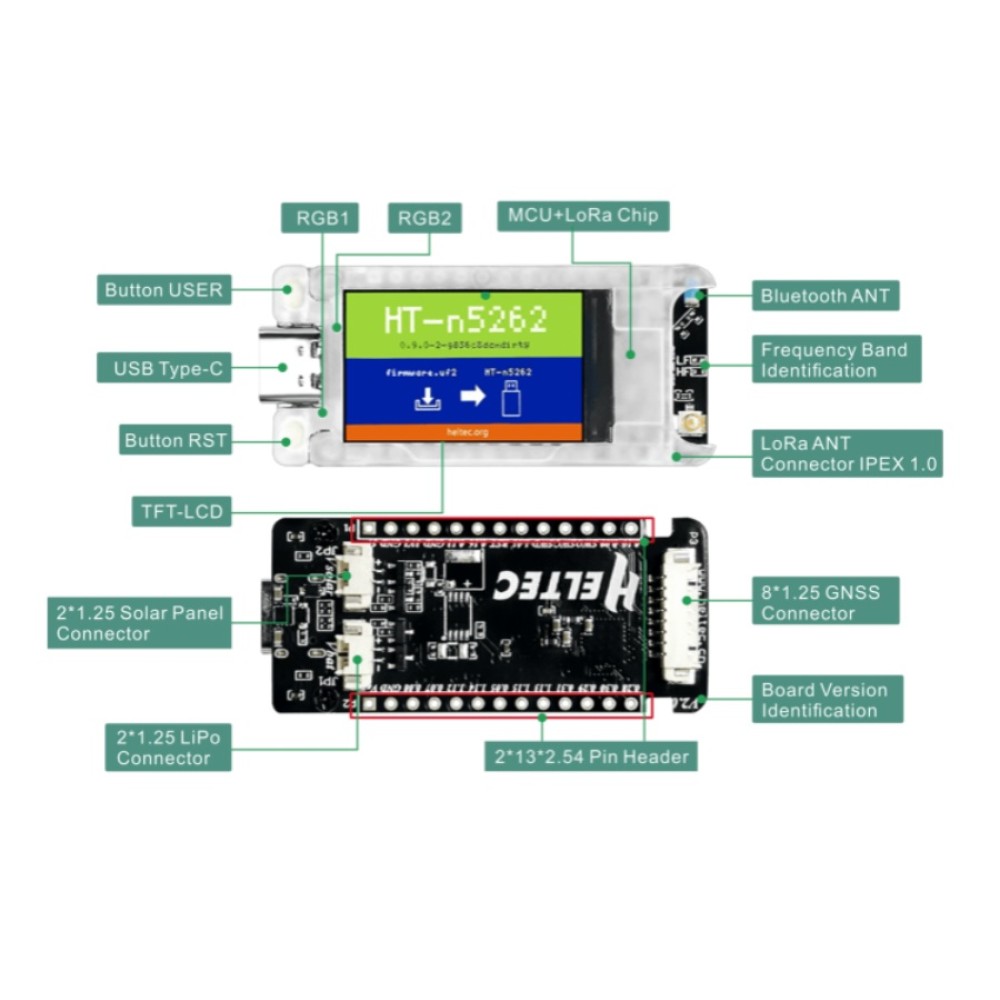

• Конектори: IPEX (U.FL) за LoRa антена, JST 1.25mm за батерия и солар
• Размери: 50.80 x 22.86 x 9.68 mm
• Работна температура: -20°C до 70°C

Документация:

[link] Страница на призводителя, схеми, пинове, Datasheet и примери

Забележка: При работа с LoRa винаги се уверявайте, че антената е свързана, преди да включите захранването, за да избегнете повреда на радио модула.

Консумация на енергия (при 3.7V батерия)

• Deep Sleep (Дълбок сън): ~11 µA
• Режим "Tracker" (GPS изключен, TFT изключен): ~9 mA
• Активен режим (GPS включен, TFT включен): ~51 mA
• LoRa TX (при 20dBm): ~164 mA

Съдържание на комплекта (стандартно)

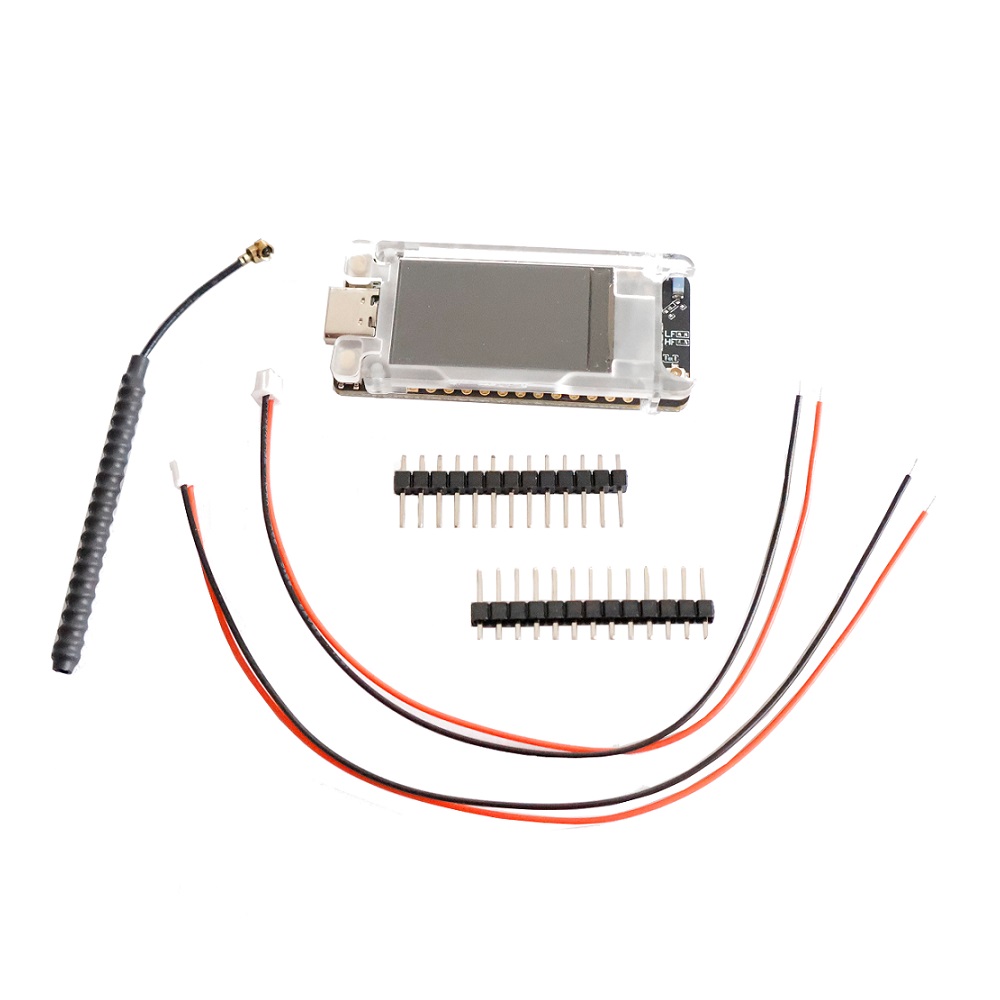

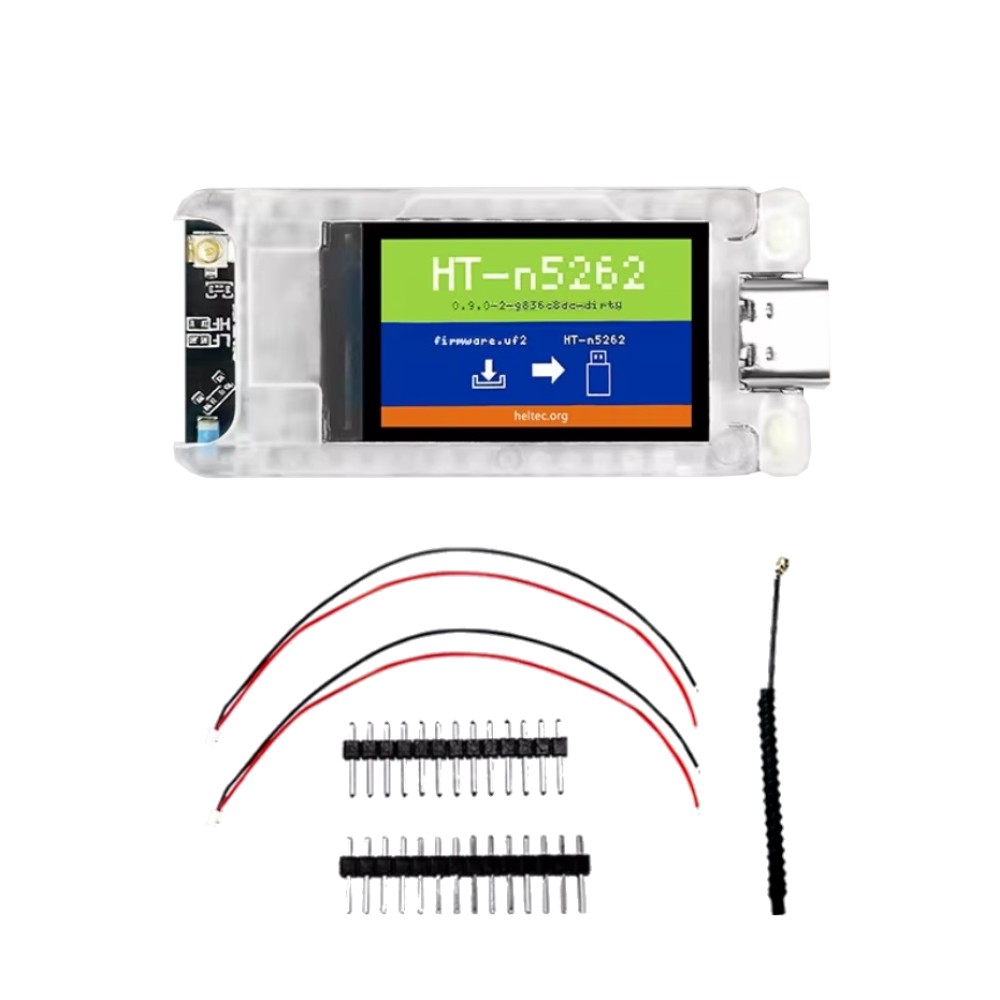

• Mesh Node T114 Rev. 2.0 платка.
• LoRa антена (868/915 MHz) IPEX
• Конектори за батерия и соларен панел (SH1.25).
• Мъжки рейки за запояване
