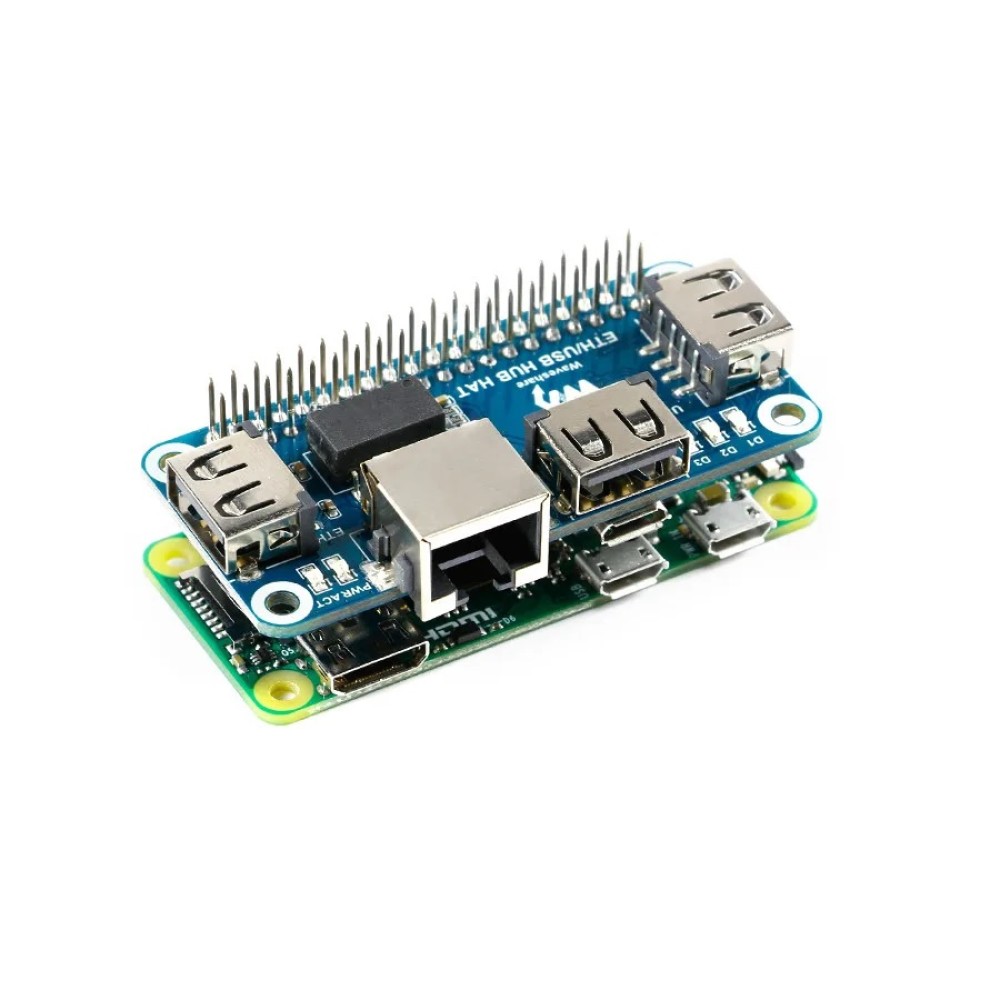

Чрез тази Raspberry Pi HUB HAT разширителна платка може да увеличите възможностите на вашият Pi компютър и да разполагате с допълнитлни USB входове/изходи и RJ45 Ethernet порт, което е чудесно, когато имате нужда от стабилна кабелна Интернет връзка. Може да работи с различни версии на Pi (B/3B/3B+/4), а размерът на платката е проектиран да пасва перфектно на Zero / Zero W / Zero WH.

Характеристика :

• 3x USB портове, съвместими с USB2.0/1.1

• 1x RJ45 10/100M порт, базиран на RTL8152B Ethernet чип
• Вградени лед индикатори, за следене състоянието на захранване, Ethernet и всеки USB порт

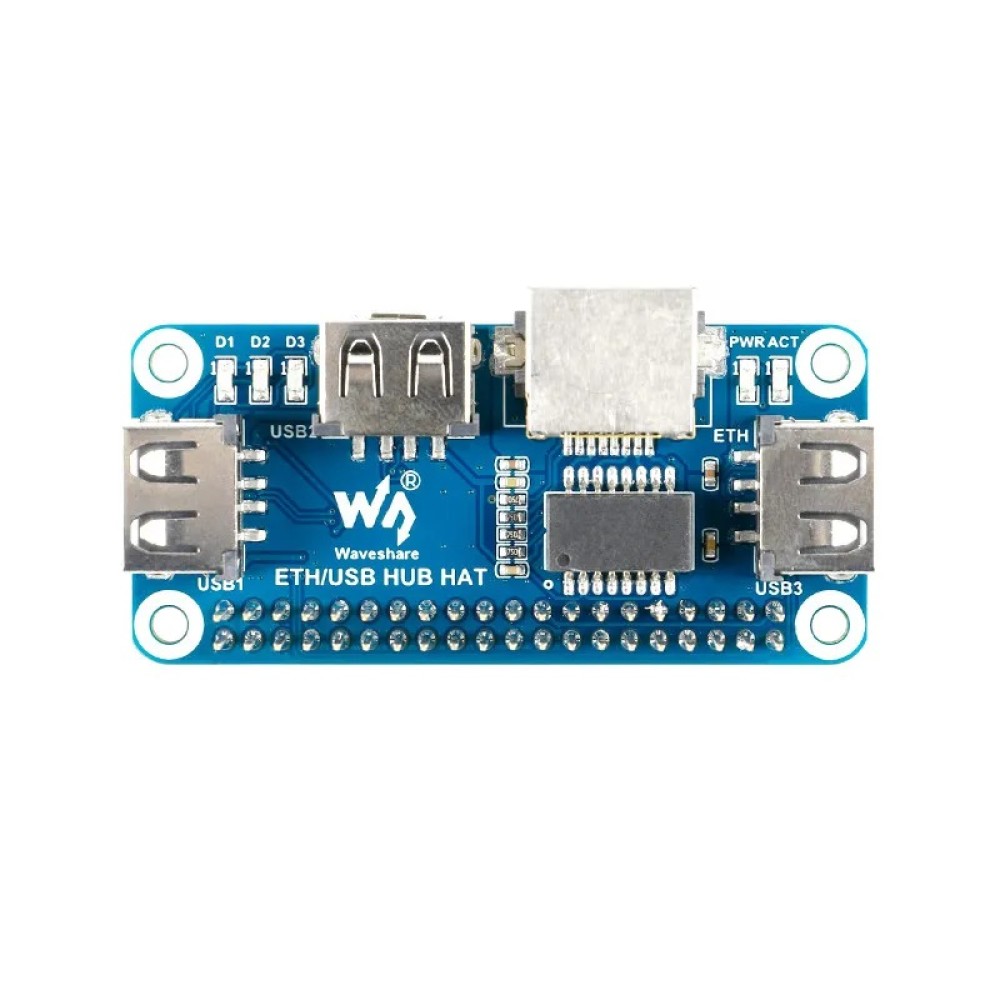

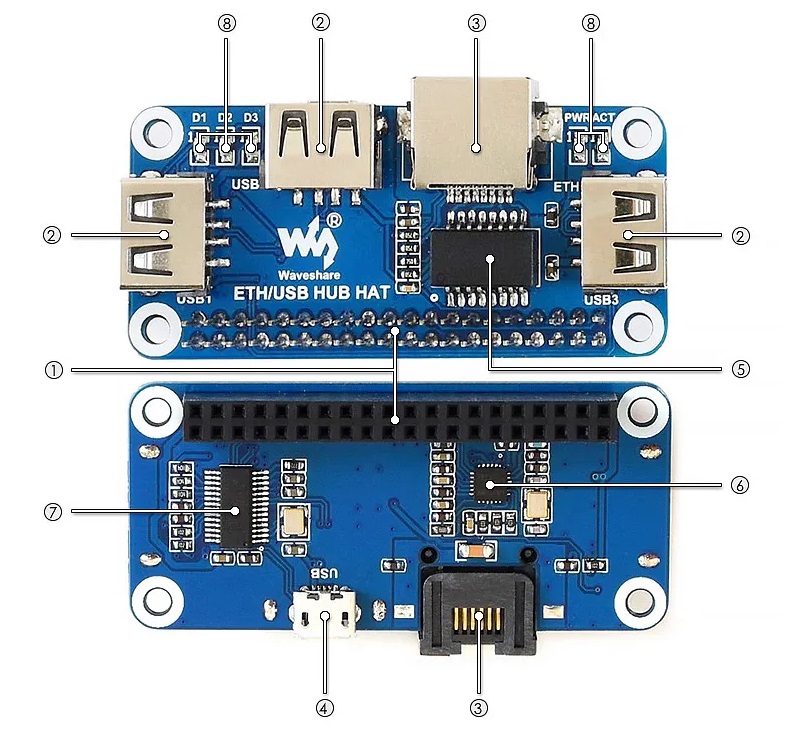

1. Raspberry Pi GPIO интерфейс: за свързване към Raspberry Pi

2. USB разширени портове: USB1~USB3

3. RJ45 порт: 10/100M Ethernet интерфейс

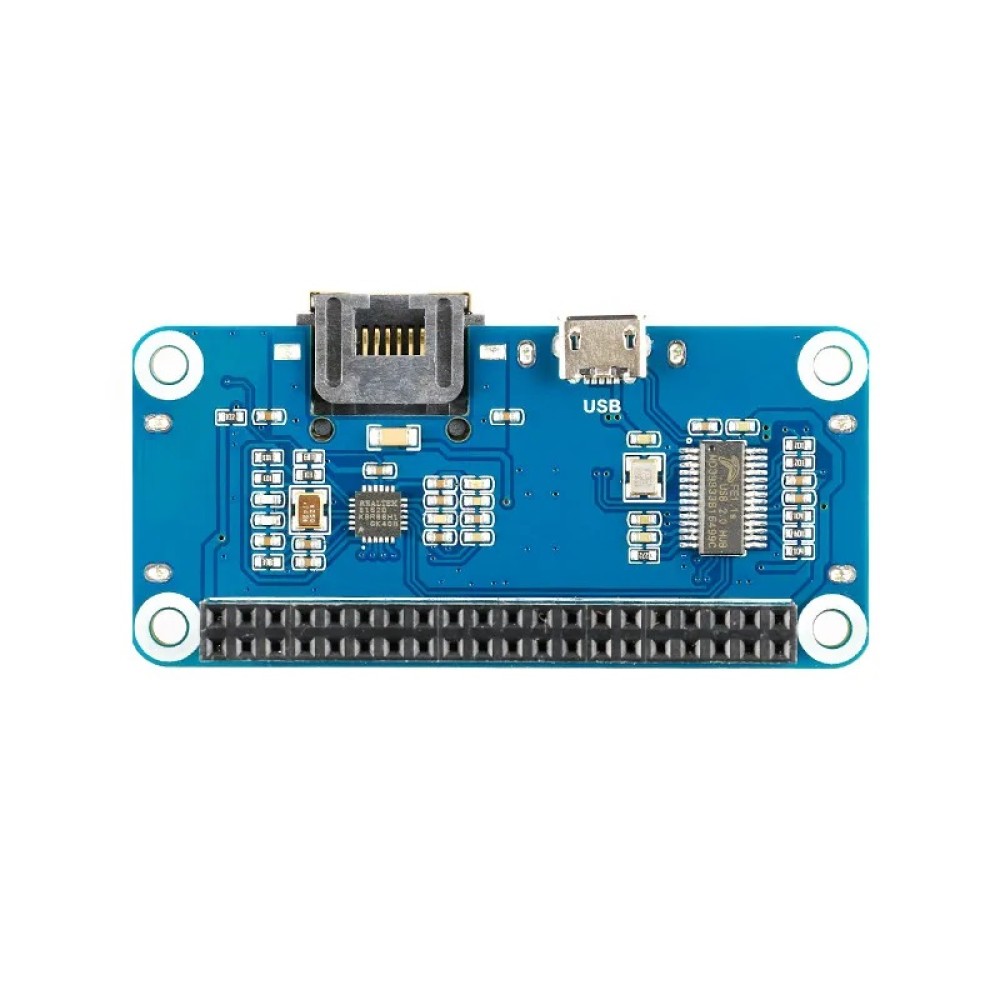

4. USB HUB интерфейс (отдолу): за свързване към USB порта на Raspberry Pi

    - Raspberry Pi Zero / Zero W / Zero WH: свързан чрез Micro USB конектор

    - Raspberry Pi B+ / 2B / 3B / 3B+ /4B: свързан чрез Micro USB кабел

5. TS8121A: Ethernet вълнов филтър

6. RTL8152B: 10/100M Ethernet чип

7. FE1.1S: USB HUB чип

8. LED индикатори:

    - PWR: индикатор за мощност

    - ACT: Ethernet индикатор

    - D1~D3: специален индикатор за USB1~USB3 съответно

Спецификации :

• Работно напрежение: 5V

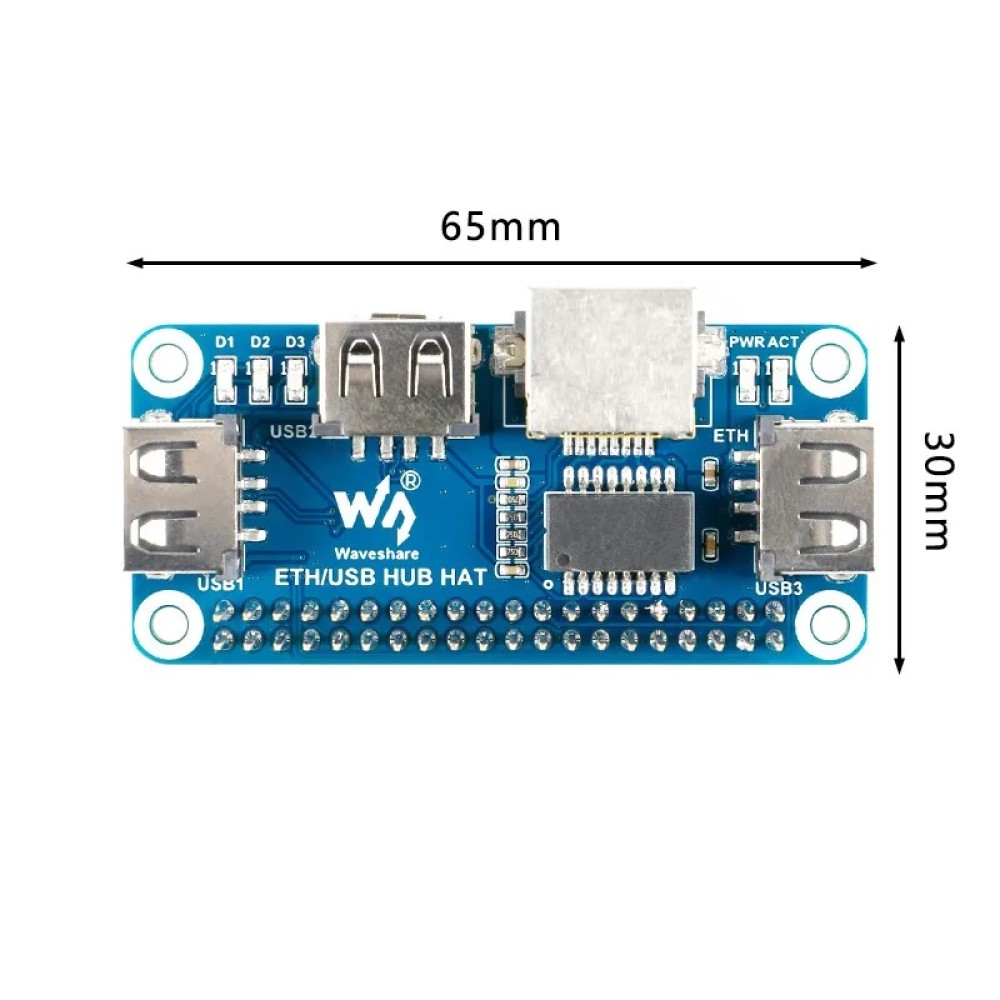

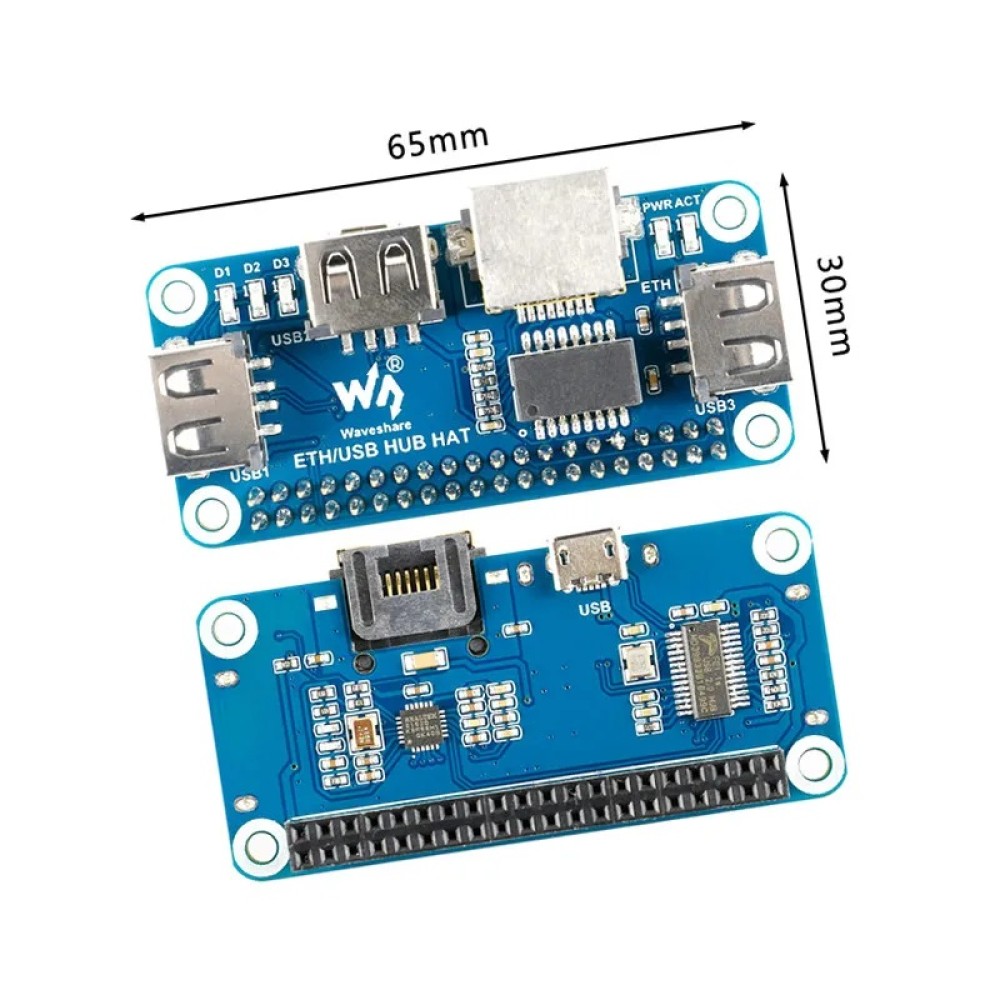

• Размери: 65 мм × 30 мм
• Размер на монтажния отвор: 3,0 мм

Ресурси:

[link] Допълнителна информация от производителя

[link] https://www.waveshare.com/wiki/ETH/USB_HUB_HAT

[pdf] Схема на платката

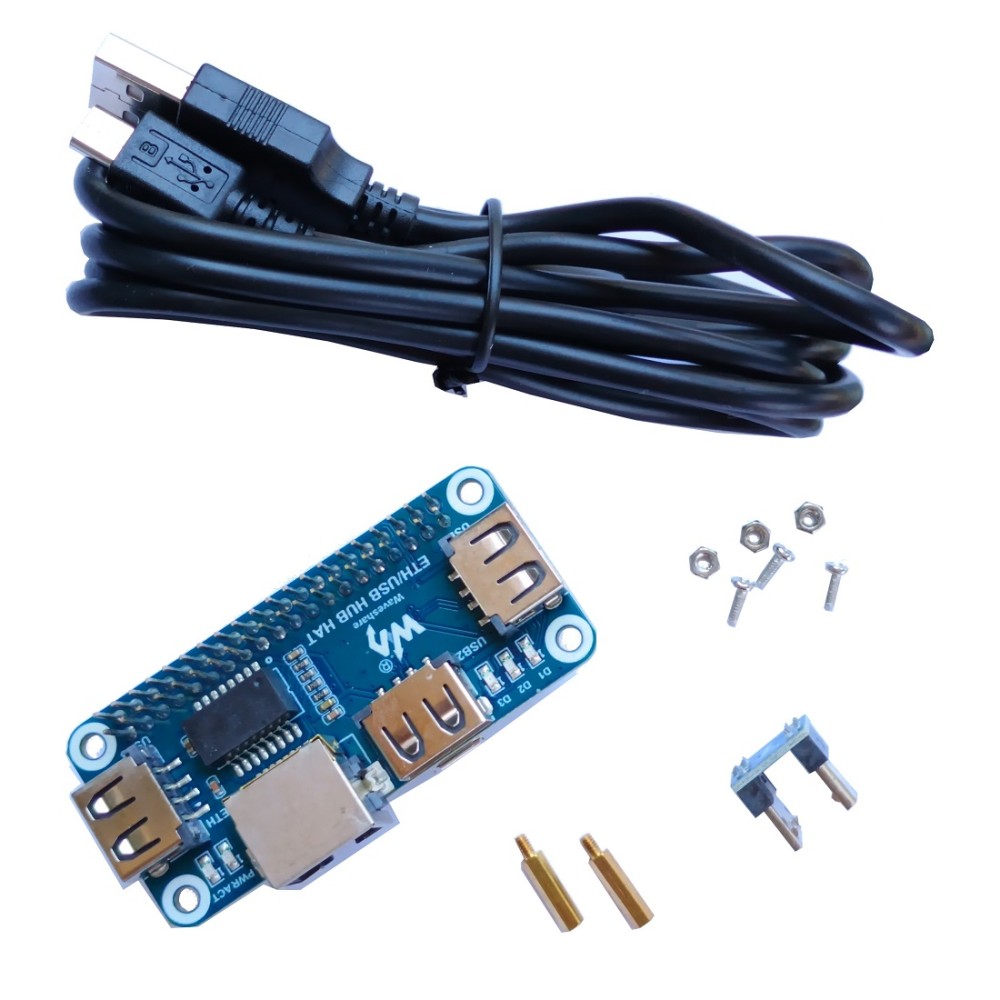

Опаковката включва:

• 1 х USB HUB HAT Raspberry Pi RJ45 Мрежова разширителна платка
• 1 х Кабел USB micro
• 1 х USB micro / USB micro конектор
• 1 х Крепежни елементи
