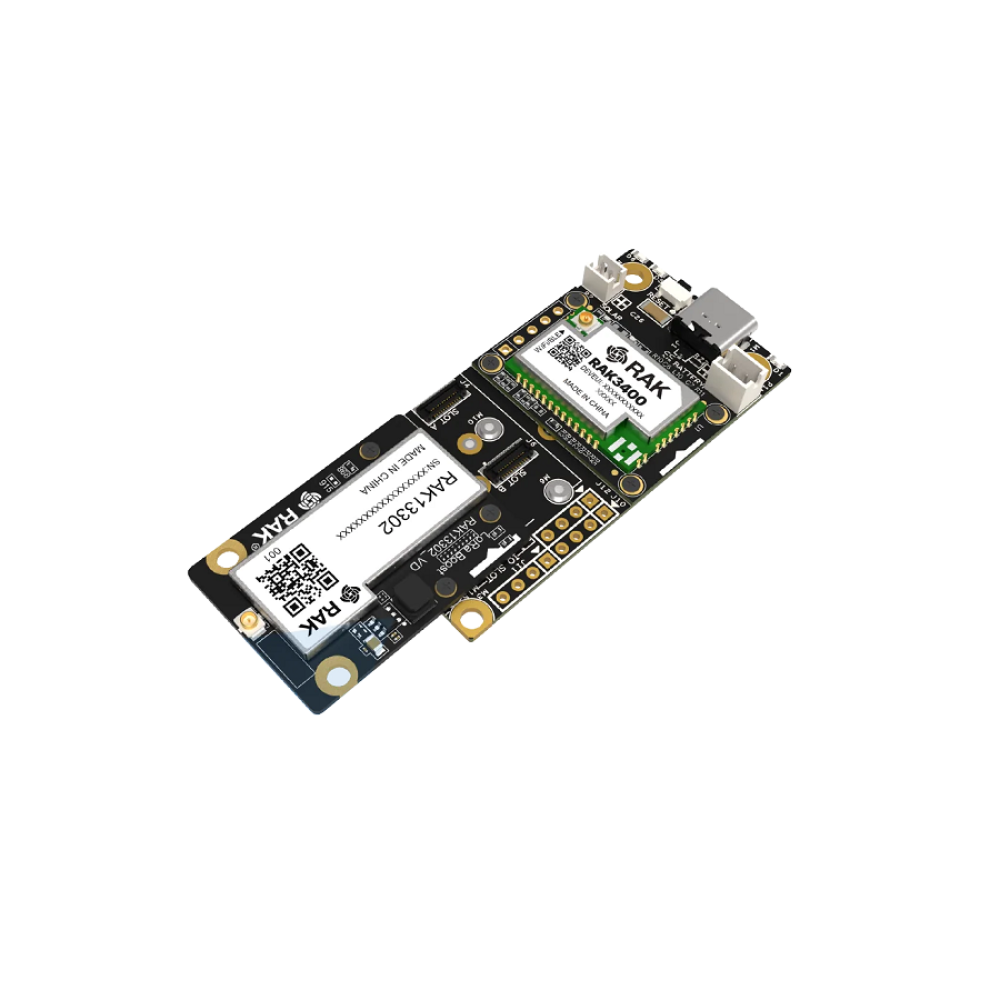

WisMesh 1W Booster Starter Kit (EU868) е високопроизводително решение за Meshtastic, оптимизирано за европейския честотен банд 868 MHz (EU868) за значително разширяване на обхвата на мрежата. Комплектът съчетава ядрото RAK3401 WisBlock (микроконтролер Nordic nRF52840 с ниска консумация) и модула за пренос RAK13302 1W LoRa, осигурявайки мощност на предаване до 1W (30 dBm) заедно с подобрена чувствителност на приемане.

За разлика от обикновените високомoщни решения, които усилват само TX (предаването), но влошават RX (приемането), RAK13302 интегрира дедикиран RF филтър (SAW филтър) и LNA (усилвател с нисък шум) заедно с PA стъпалото Skyworks SKY66122. Това гарантира по-стабилни връзки, по-чист сигнален път и по-добра надеждност на меш мрежата в EU868 диапазона.

Благодарение на модулната система WisBlock, комплектът разполага с 4 слот позиции за сензори и периферни устройства, без да изисква запояване.

Основни характеристики:

• Честотен банд: EU868 (868 MHz за Европа)
• Изходна мощност: До 1W (30 dBm) за максимален обхват
• Подобрено приемане: Вграден SAW филтър и LNA за чиста чувствителност
• Модулна екосистема WisBlock: Пълна съвместимост със сензори, дисплеи и модули
• Слотове за разширение: 4 слота за WisBlock Sensor модули
• Гъвкаво захранване: USB-C, батерия или слънчев панел

Технически спецификации:

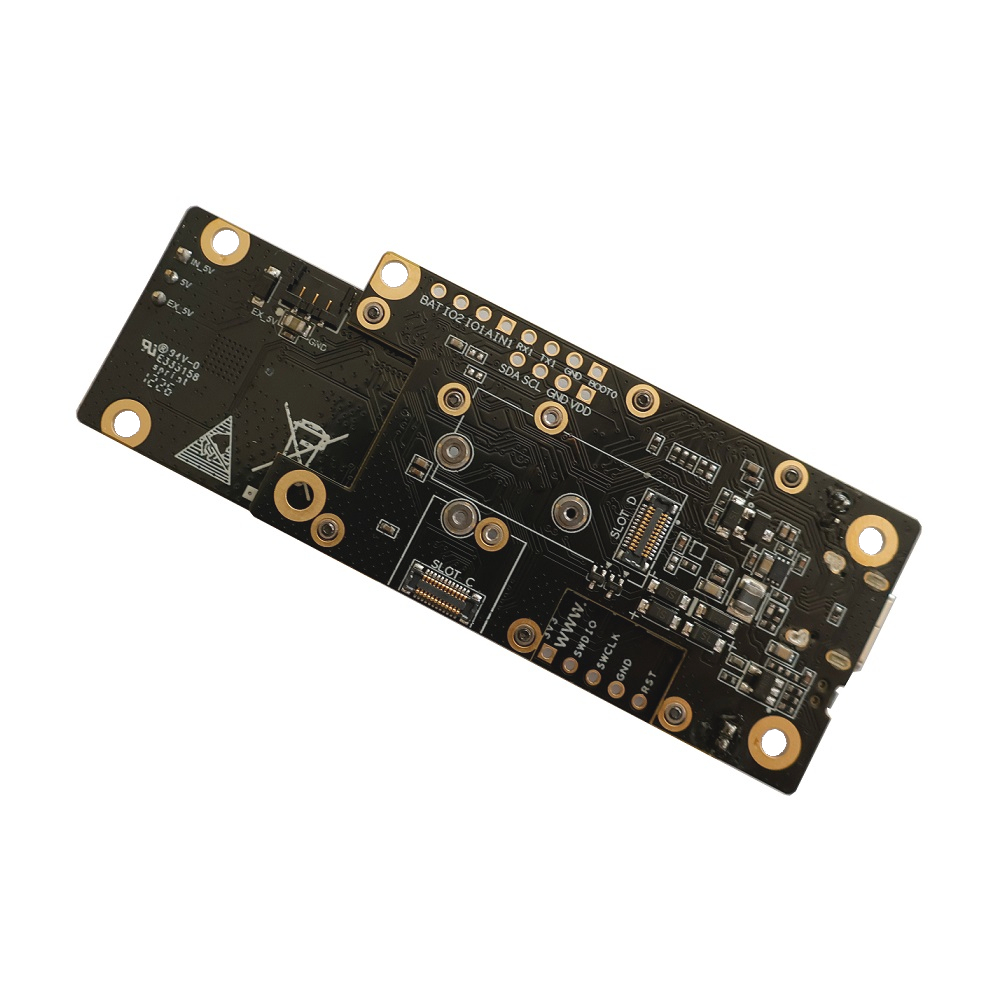

• Основна платка (Base Board): RAK19007 (4 сензорни слота)

• Процесор / MCU ядро: RAK3401 (Nordic nRF52840, ARM Cortex-M4F)

• Памет: 1MB Flash, 348KB SRAM

• Безжична връзка: Bluetooth BLE 5.0 (ниска консумация)

• LoRa модул: RAK13302 1W LoRa Module

• RF чип / Усилвател: Semtech SX1262 + Skyworks SKY66122 (до 1W / 30 dBm)

• Преден край (Front-end): Интегриран SAW филтър + LNA

• Поддържана честота: EU868 (863–870 MHz)

• Интерфейс за данни / захранване: USB-C (на базата RAK19007)

• Антени в комплекта: SMA гумена LoRa антена + MHF към SMA кабел + PCB BLE антена + PCB антена за LoRa

• Батерия / Солар конектори: PHR-2 за 3.7V / Li-Ion батерия, ZHR-2 за 5V солар (само при Battery-powered версията)

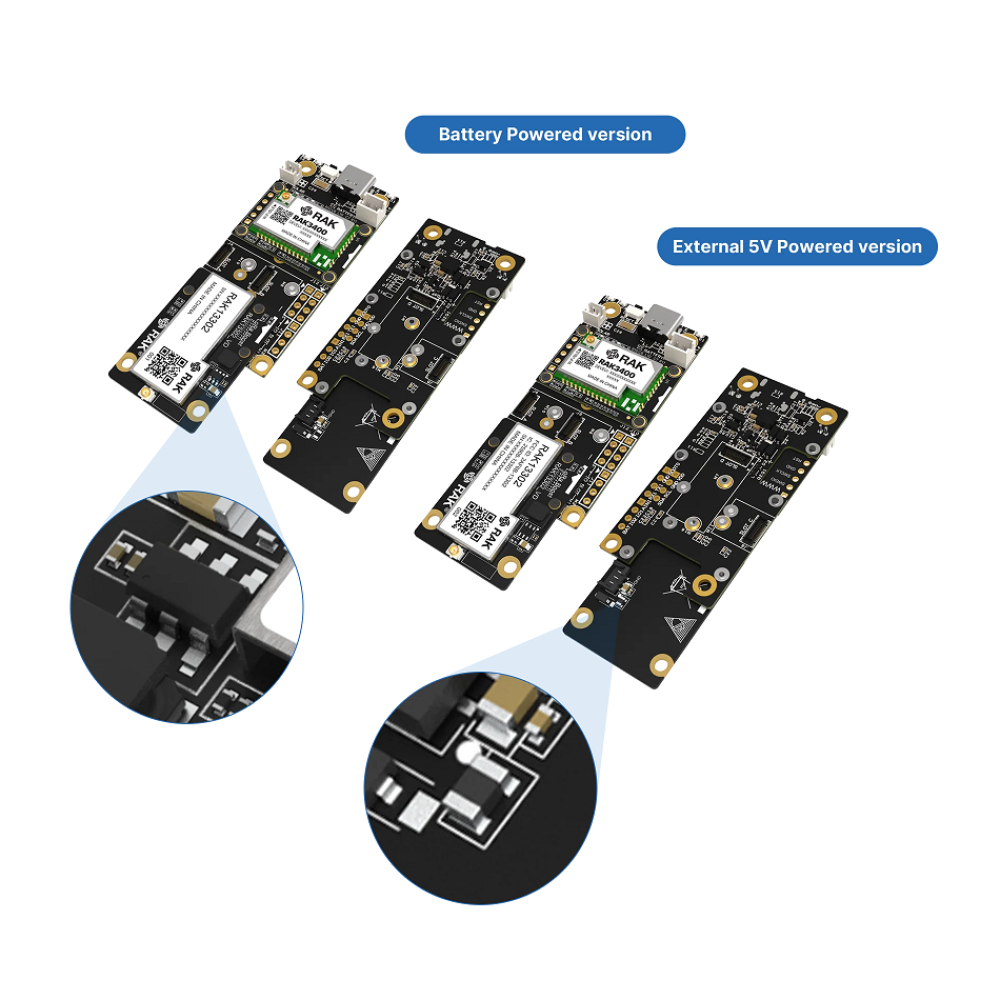

• Изисквания за захранване (хардуерно разделение):

•     - Battery Powered: изисква Li-Ion батерия (USB/Solar само я зареждат)

•     - External 5V Powered: директно регулирано 5V подаване без батерия

• Софтуер / Фърмуер: Meshtastic (съвместим профил за 1W / EU868)

• Съдържание в комплекта (допълнително): 5V захранващи кабели × 2, комплект винтове × 1

Документация:

[link] Официална Meshtastic документация за WisMesh 1W Booster

Регулаторна отговорност (Regulatory Note)

Хардуерът поддържа изход до 1W, но реалните параметри (честотен план, TX мощност, работен цикъл/duty cycle, коефициент на усилване на антената) се задават от потребителя чрез фърмуера. Потребителят носи пълна отговорност за спазването на местните радиорегулации!

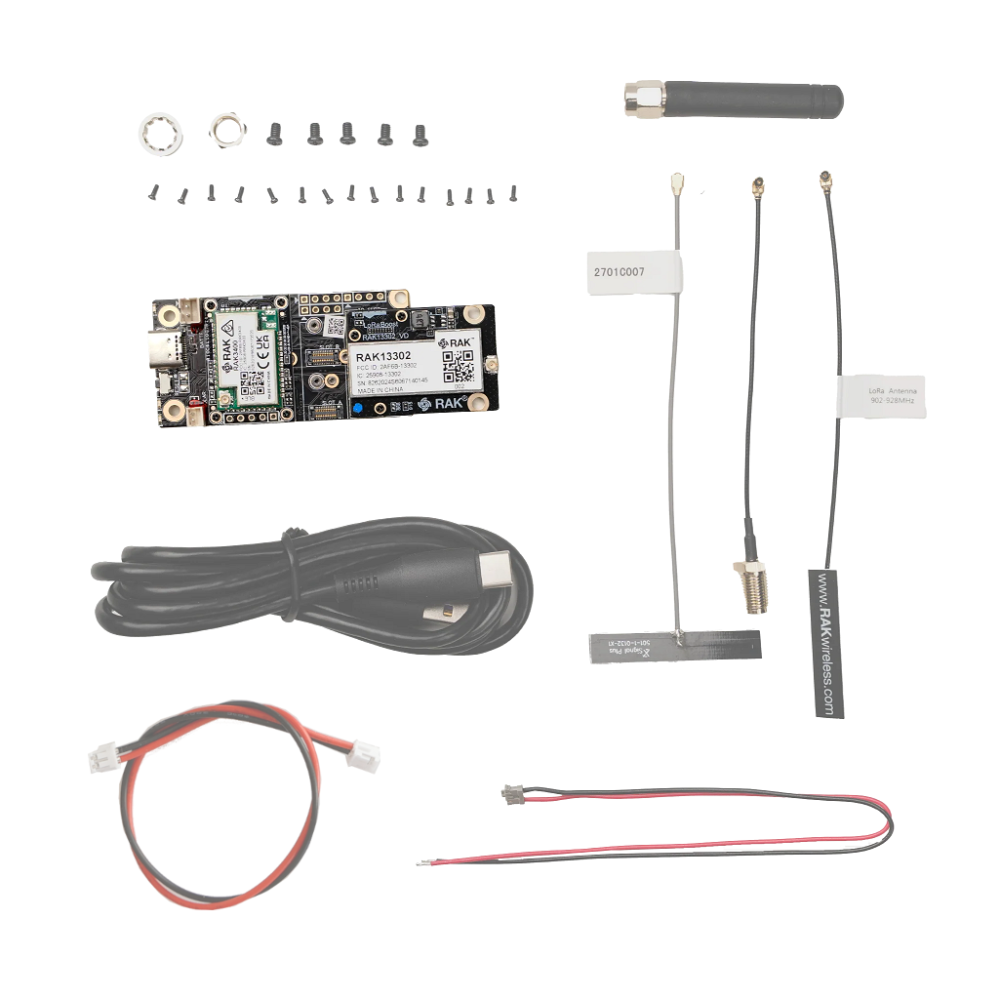

Съдържание на комплекта (Package Contents):

• WisBlock Base Board RAK19007 × 1
• WisBlock Core Module RAK3401 × 1
• WisBlock LoRa Module RAK13302 × 1
• SMA Rubber LoRa Antenna × 1
• MHF to SMA cable for LoRa Antenna × 1
• PCB Antenna for LoRa × 1
• PCB BLE Antenna × 1
• USB Cable × 1
• 5 V Supply Cable × 2
• Set of Screws × 1
