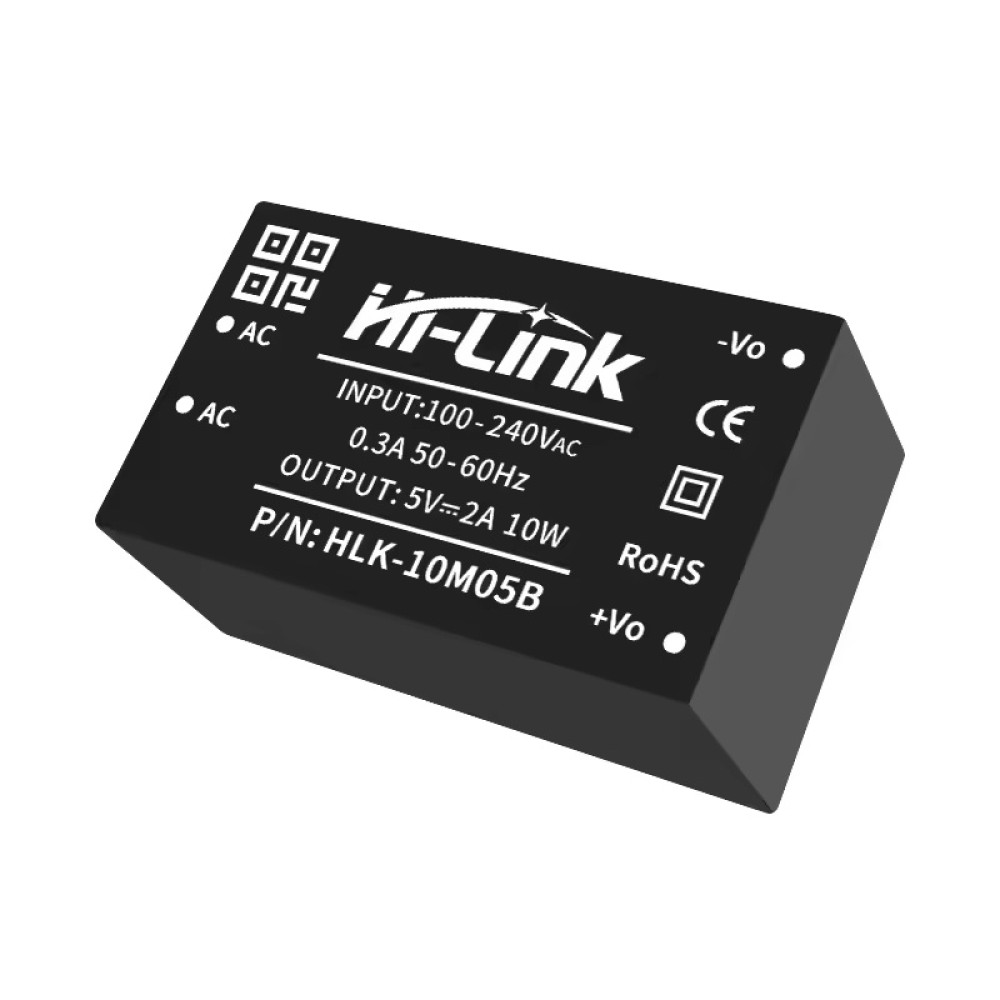

Hi-Link HLK-10M05B е високоинтегриран и компактен AC/DC импулсен захранващ модул за директен монтаж върху печатна платка (PCB). Той осигурява преобразуване на променливо мрежово напрежение в стабилно 5V DC захранване с номинален ток 2000 mA (2A) и мощност 10W.
Модулът се отличава с висока ефективност (≥ 85%) при пълен товар, изключително ниско ниво на пулсации и шум (≤ 100 mVp-p) и вградени интелигентни защити срещу късо съединение и претоварване по ток. Капсулованият корпус предпазва вътрешните компоненти от влага, прах и механични вибрации, което го прави идеален за продължителна и надеждна работа в IoT устройства, смарт домашна автоматизация, микроконтролерни системи (ESP32, Arduino) и индустриална контролна апаратура.
Основни предимства:
Висок коефициент на полезно действие (КПД): Постига ефективност ≥ 85% както при 115Vac, така и при 230Vac при пълен товар.
Стабилно изходно напрежение: Ниски нива на отклонение с регулация по напрежение ±0.3% и по товар ±0.5%.
Пълна автоматична защита: Вградена защита от късо съединение с автоматично възстановяване (без повреда на модула) и защита от претоварване (110–130% от номиналния товар).
Ниски оувършут амплитуди: Амплитуда на пререгулиране при включване/изключване ≤ 5% Vo.
Ниско ниво на шума: Пулсации и шум ≤ 100 mVp-p (тествани с 20MHz осцилоскоп при товар 10µF + 0.1µF).
Висок коефициент на полезно действие (КПД): Постига ефективност ≥ 85% както при 115Vac, така и при 230Vac при пълен товар.
Стабилно изходно напрежение: Ниски нива на отклонение с регулация по напрежение ±0.3% и по товар ±0.5%.
Пълна автоматична защита: Вградена защита от късо съединение с автоматично възстановяване (без повреда на модула) и защита от претоварване (110–130% от номиналния товар).
Ниски оувършут амплитуди: Амплитуда на пререгулиране при включване/изключване ≤ 5% Vo.
Ниско ниво на шума: Пулсации и шум ≤ 100 mVp-p (тествани с 20MHz осцилоскоп при товар 10µF + 0.1µF).
Технически спецификации (Изходни параметри - HLK-10M05B)
| Параметър | Стойност | Забележка / Условия |
| Изходно напрежение без товар | 5.0 ± 0.3 Vdc | Номинално напрежение на празен ход |
| Изходно напрежение при пълен товар | 5.0 ± 0.3 Vdc | Номинално напрежение при 2000mA |
| Номинален изходен ток | 2000 mA (2A) | Непрекъснат работен ток |
| Максимален кратковременен ток | ≥ 2200 mA | Върхов изходен ток |
| Регулация по напрежение (Voltage regulation) | ± 0.3 % | Отклонение при промяна на входното напрежение |
| Регулация по товар (Load regulation) | ± 0.5 % | Отклонение при промяна на товара |
| КПД при ниско входно напрежение | ≥ 85 % | Vin = 115 VAC, пълен товар |
| КПД при високо входно напрежение | ≥ 85 % | Vin = 230 VAC, пълен товар |
| Пулсации и шум (Ripple and Noise) | ≤ 100 mVp-p | 20MHz осцилоскоп, товар 10µF + 0.1µF |
| Пререгулиране при включване/изключване | ≤ 5 % Vo | Номинално входно напрежение + 10% товар |
| Защита от претоварване по ток (OCP) | 110 – 130 % A | От максималния товар |
| Защита от късо съединение (SCP) | Автоматично възстановяване | Директно късо съединение без повреда на модула |
Сертификация и безопасност:
Сертификация
Стандарти: Дизайнът на продукта отговаря на сертификационните изисквания за безопасност на UL и CE.
Безопасност и електромагнитна съвместимост (EMC)
Предпазител на входа: Входната верига е проектирана за използване на предпазител 1A (UL listed).
Материал на платката: Двустранна печатна платка (PCB) с медно покритие и клас на пожароустойчивост на материала 94-V0.
Стандарти за безопасност: Отговаря на UL1012, EN60950, UL60950.
Изолационно напрежение (Вход/Изход): 2500 VAC (I/P-O/P).
Изолационно съпротивление (Вход/Изход): > 100 MΩ / 500 VDC (при 25°C и 70% RH).
Кондуктивни и радиосмущения (EMI): Проводимостта и излъчването отговарят на EN55011, EN55022 (CISPR22).
Електростатичен разряд (ESD): IEC/EN 61000-4-2 ниво 4 (8kV / 15kV).
Устойчивост на радиочестотни излъчвания: IEC/EN 61000-4-3.
Документация:
Опаковката включва:
1 х Hi-Link HLK-10M05B (AC/DC 220V към 5V 2A 10W)
Hi-Link HLK-10M05B (AC/DC 220V към 5V 2A 10W)
- Производител: Hi-link
- Код на продукта: 1617
- Наличност: 20
-
7.35€
с вкл. ДДС
Tags: POWER SUPPLY, AC-DC, 5V, STEP-DOWN, HLK-10M05B
