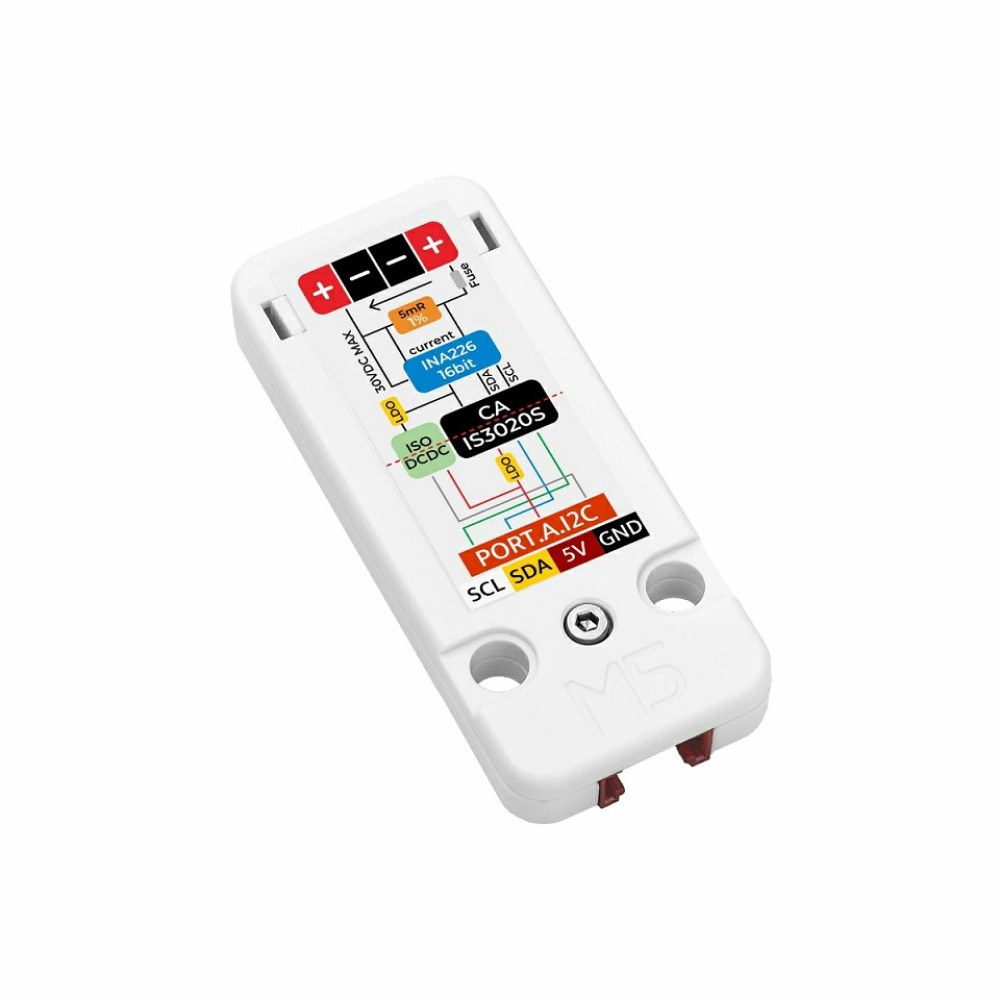

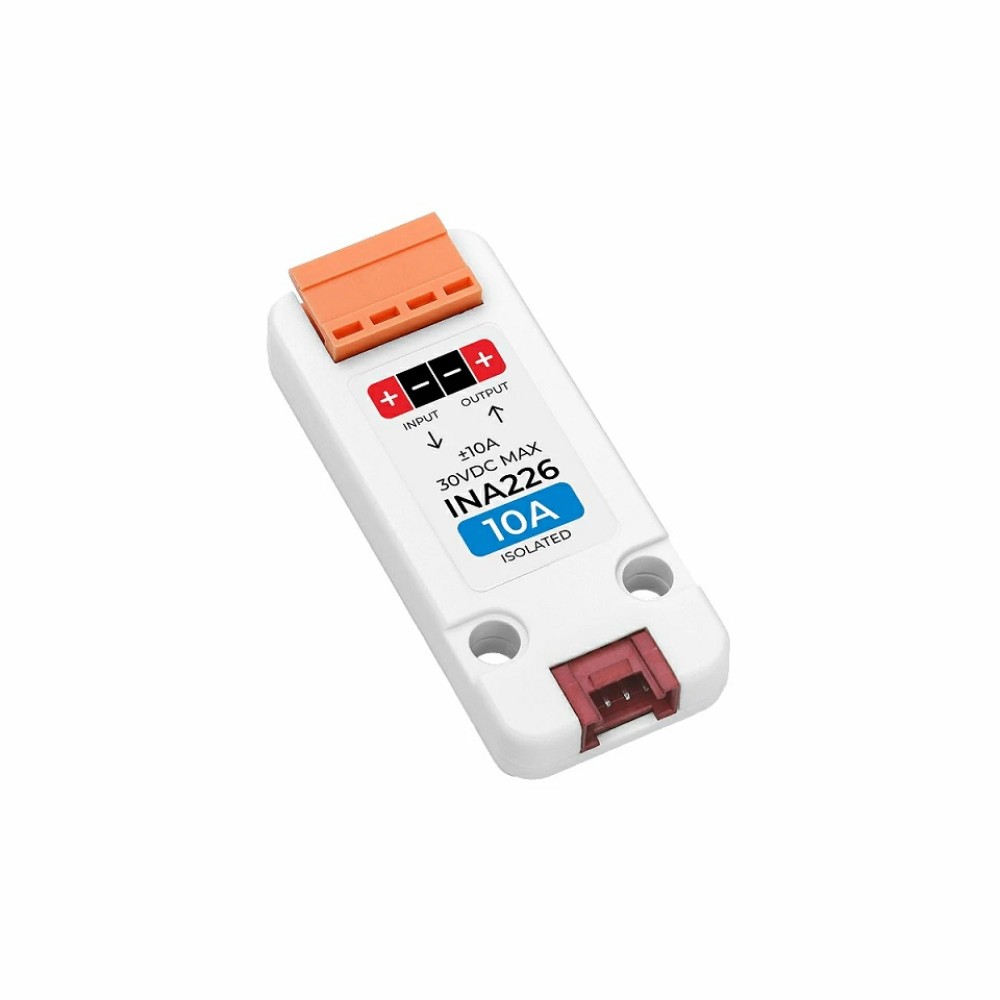

Unit INA226-10A е напълно изолиран, високопрецизен модул за измерване на ток, напрежение и мощност, подходящ за приложения с постоянен ток до DC 30V и максимален ток ±10A. Модулът разполага с вграден 16-битов ADC и осигурява пълна електрическа изолация между измерваната верига и управляващата платка чрез вграден изолиран захранващ модул и I2C изолатор.

Този модул е проектиран за прецизен мониторинг на енергийни параметри в реално време. Благодарение на вградения чип INA226 и изолационния компонент CA-IS3020S, той позволява едновременно отчитане на напрежение, двупосочен ток и изчисляване на мощността, предпазвайки същевременно вашата основна система от токови удари и смущения.

Спецификации:

• Чип за мониторинг: INA226 (двупосочен мониторинг на ток и мощност)

• Шънтов резистор: 5 mΩ

• Диапазон на измерване на напрежението: DC 0 до 30V

• Диапазон на измерване на тока: ±10A (двупосочно)

• Комуникационен интерфейс: I2C (0x41)

• Работно напрежение/ток: DC 5V (~16.55 mA)

• Размери на продукта: 58.0 x 24.0 x 10.2 mm

• Тегло на продукта: 8.5 g

Предимства и характеристики:

• Пълна електрическа изолация: Защитава контролера и оборудването чрез изолиран захранващ блок и I2C сигнална изолация.

• Висока прецизност: Вграден 16-битов АЦП (ADC) за изключително точно събиране на данните.

• Двупосочно измерване: Поддържа измерване на ток в двете посоки в диапазон до ±10A.

• Интерфейс: Комуникира се лесно чрез стандартен I2C протокол (адрес по подразбиране: 0x41).

• Защита: Оборудван със самовъзстановяващ се предпазител (self-resetting fuse) за безопасност при претоварване.

Приложение:

• Системи за управление на захранването (Power Management)

• Мониторинг на батерии и акумулатори

• Анализ на енергийната консумация

• Обратна връзка за тока при управление на електромотори

• Проекти за индустриална автоматизация

Документация:

Документация на производителя и схеми

Unit INA226-10A Arduino Tutorial

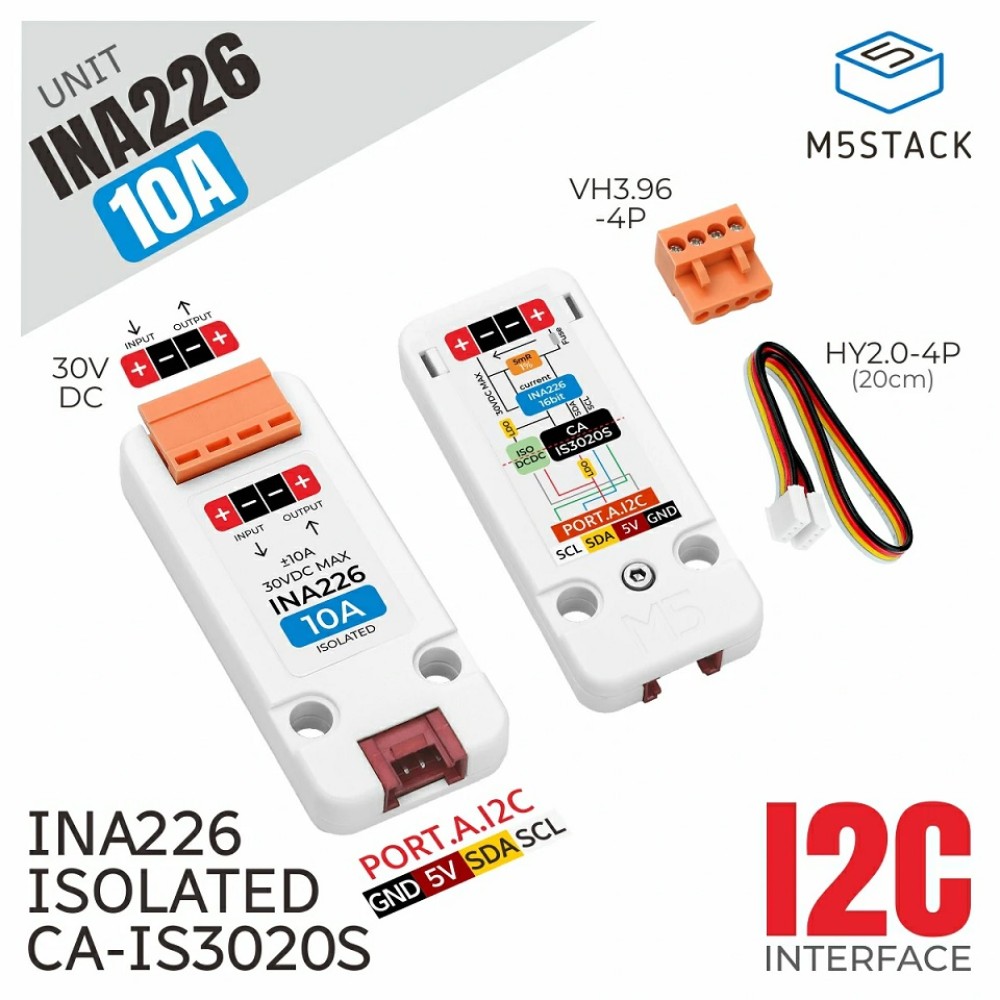

Опаковката включва:
