Устройството "USB Data Cable On-Off Detection Board" или накратко "Тестер за USB кабели" е инструмент, предназначен да проверява функционалността и целостта на USB кабели. То е особено полезно предвид многообразието от USB кабели (зареждане, данни, различни стандарти като USB 2.0, 3.0, Type-C, Lightning) и често срещаните проблеми с тях.

Основни функции и характеристики:

Тестване на свързаност Основната функция е да провери дали всички проводници в кабела са непрекъснати.

• VCC (Power): Проверява дали захранващият проводник (+5V) е свързан.
• GND (Ground): Проверява за свързаност на заземяващия проводник.
• D+ и D- (Data Lines): Проверява свързаността на проводниците за пренос на данни (важни за данни, но и за някои видове зареждане, като например разпознаване на зарядно устройство).
• CC (Configuration Channel - за Type-C): За USB Type-C кабели, тези линии са критични за определяне на ориентацията на кабела, ролята на устройството (хост/устройство), и възможностите за подаване на захранване (Power Delivery). Тестерът може да покаже дали тези линии са активни.

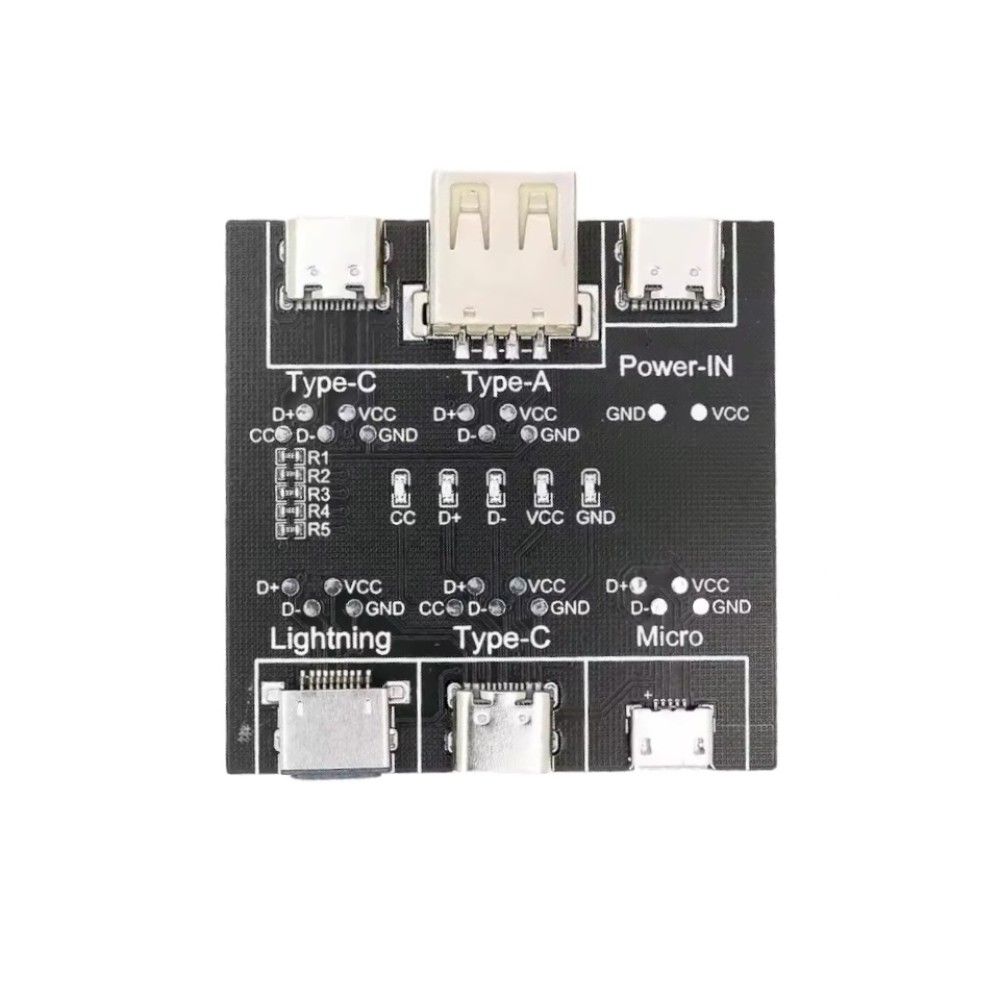

LED индикатори (VCC, GND, D+, D-, CC): Платката е оборудвана с пет LED индикатори, като всеки светодиод съответства на определен пин (проводник) в USB конектора. Ако даден проводник в USB кабела е здрав (няма прекъсване), токът ще премине през него, ще затвори веригата на платката и ще освети съответния LED индикатор за този пин. Ако проводникът е прекъснат (или има късо съединение, което би променило съпротивлението и съответно тока), светодиодът няма да светне или ще светне по необичаен начин.

• Всички 4/5 светлини светят: Стандартен/изправен кабел.
• VCC или GND не свети: Проблем със зареждащата функция на кабела.
• D+ или D- не свети: Проблем с функцията за пренос на данни.
• CC не свети (при Type-C кабел): Проблем с конфигурационния канал. (CC светва само при тестване на двустранни Type-C кабели).

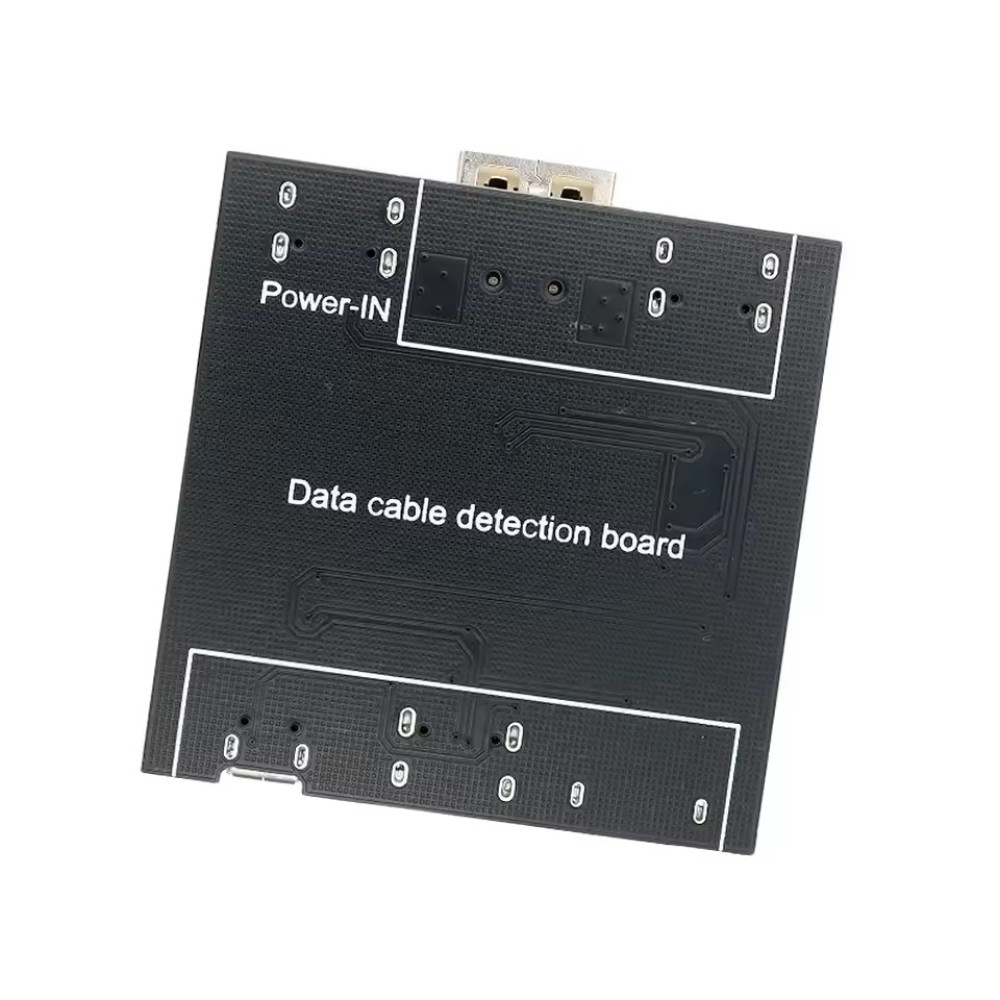

Работно напрежение: DC 5V Power-IN (през USB-C вход за захранване на самата платка)

Свързване на кабела: Единия край на USB кабела се включва в един входен порт (напр. USB-A или Type-C), а другия край в съответния изходен порт от противоположната страна (напр. Micro-USB, Type-C, Lightning).

Портове за тестване на кабели:

• USB-A към Micro
• USB-A към Type-C
• USB-A към Lightning
• Type-C към Type-C (за тестване на двустранни Type-C кабели)

Размери: 50мм * 50мм * 10мм

Ресурси:

[YouTube] Кратко видео с информация (на Английски език)

Опаковката включва:

1 х Тестер за USB кабели
