Този универсален преходен адаптер е незаменим инструмент за всеки, който работи с микроконтролери на Microchip (PIC). Той позволява лесно, бързо и сигурно програмиране на широка гама от PIC чипове в DIP корпуси (от 8 до 40 пина), без необходимост от постоянно запояване или използване на бредборд.

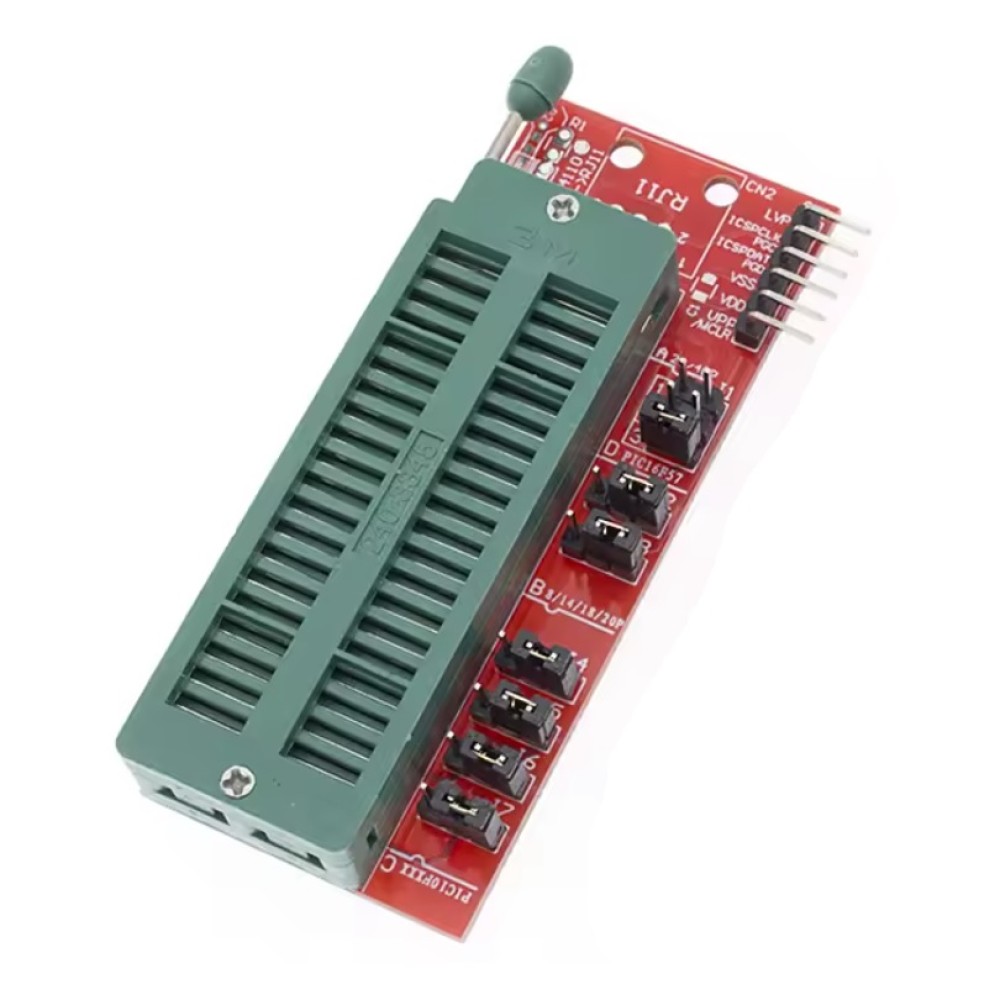

Адаптерът разполага с висококачествен ZIF (Zero Insertion Force) сокет, който гарантира перфектен контакт и предпазва крачетата на микроконтролера от огъване или повреда при често поставяне и изваждане. Посредством вградените джъмпери (J1 - J7) можете лесно да конфигурирате платката според броя на пиновете на съответния чип, осигурявайки точния път на сигналите за ICSP програмиране.

Платката е напълно съвместима с популярните програматори PICkit 2, PICkit 3 и PICkit 4, като предлага стандартен ICSP интерфейс (изведен на пинове) и фабрично подготвено място за монтиране на RJ11 конектор (за връзка с ICD програматори).

Спецификации:

• Тип на сокета: 40-пинов ZIF сокет (зелен) с фиксиращ лост.
• Съвместими корпуси: DIP8, DIP14, DIP18, DIP20, DIP28, DIP40.
• Поддържани микроконтролери: Почти всички PIC серии в DIP корпус (PIC10F, PIC12F, PIC16F, PIC18F и др.).
• Интерфейси за програмиране:
• 6-пинов ICSP конектор (съвместим с PICkit).
• Позиция за RJ11 интерфейс (ICD2/ICD3/ICD4 съвместимост).

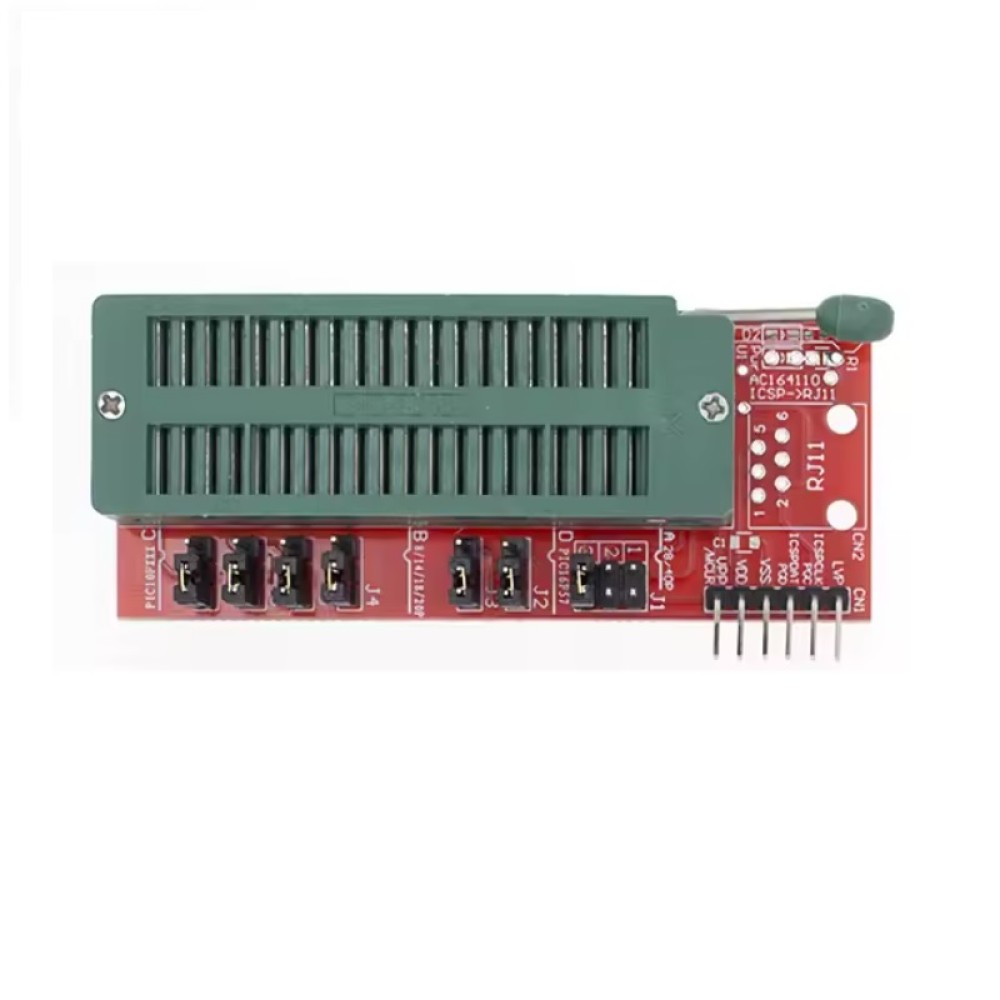

• Конфигуриране: Чрез хардуерни джъмпери на платката (J1, J2, J3, J4, J5, J6, J7) за превключване между различните разпиновки на чиповете.
• Маркировка по модел: AC164110 / ICSP->RJ11.

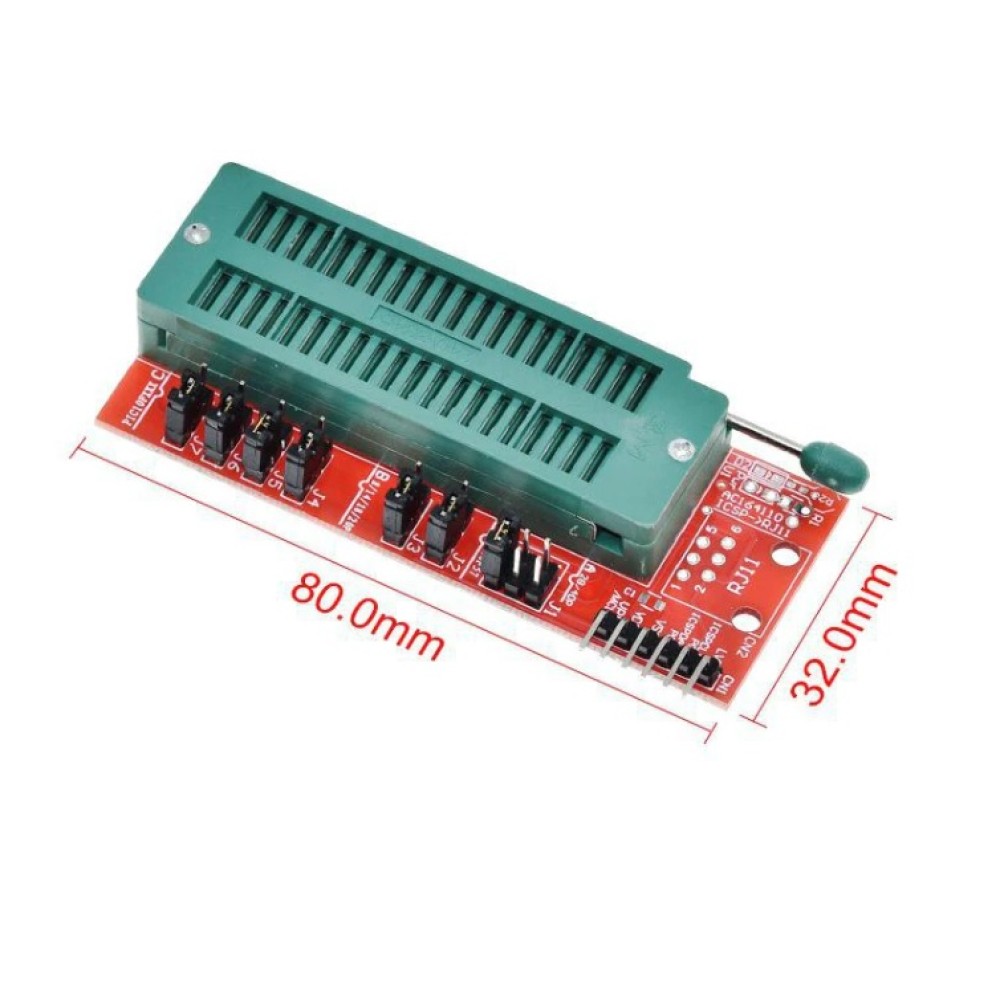

• Размери на платката: 80.0 мм x 32.0 мм.
• Цвят на платката: Червен.

Предимства на продукта:

• Спестява време при разработка на прототипи и масово програмиране.
• Ясна и детайлна маркировка върху печатната платка за правилно позициониране на джъмперите спрямо броя пинове на чипа (напр. 8/14/18/20P и 28/40P).
• Компактни размери и стабилна изработка.

Инструкции за употреба:

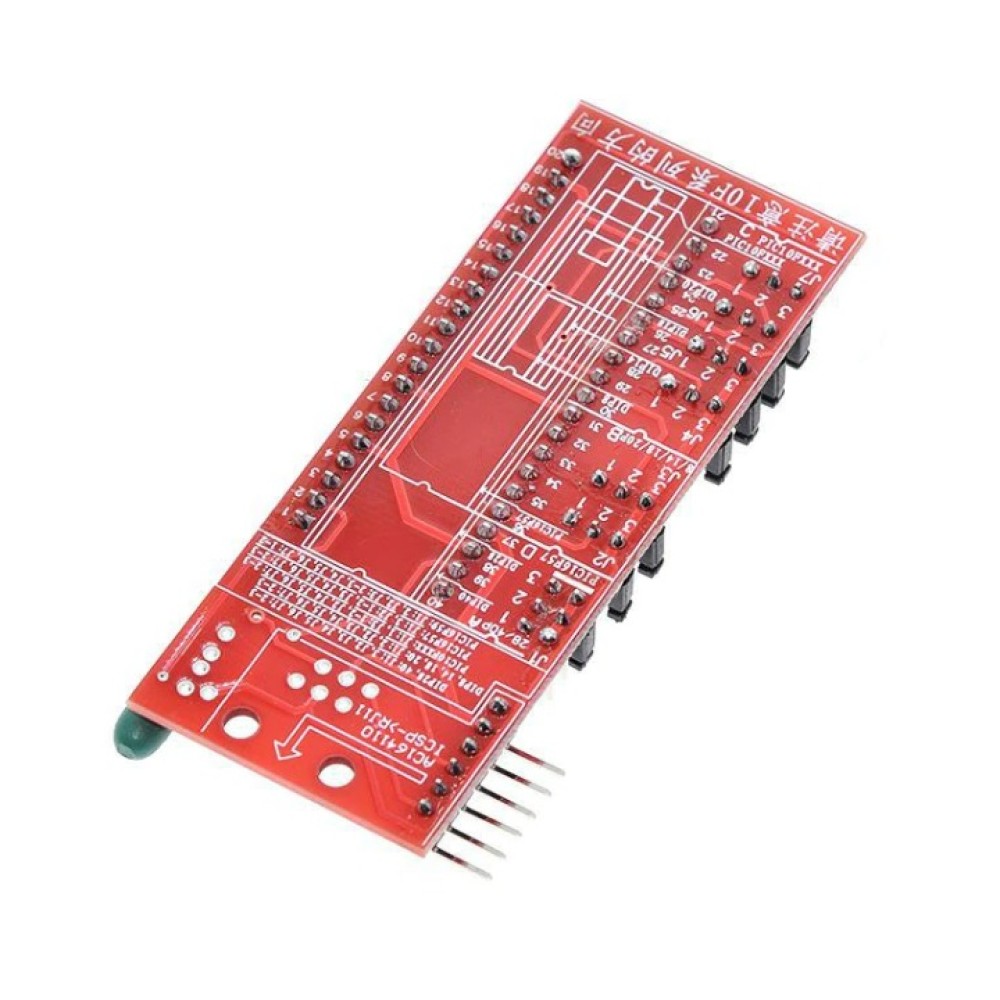

• На гърба на платката са поставени означения (бели напречни линии), които е необходимо да спазите при поставянето на съответния вид микроконтролер. Означена е и посоката на поставянето му;
• Във всеки разграфен сектор са изписани и настройките на джъмперите от горната страна на адаптерната платка;

• За да поставите чипа, лостчето трябва да се премести в горна позиция. След като поставите чипа на правилното място, лостчето отново се придвижва надолу.
